如何對導熱絕緣片進行壽命測試

如何對導熱絕緣片進行壽命測試

在電子產品的長期運行中，導熱絕緣片往往是最容易被忽視、卻最容易“掉鏈子”的環節之一。一片材料，如果導熱能力衰減、絕緣性能下降、或者出現微小裂紋，并不會立刻導致設備故障，而是像慢性病一樣，在數月甚至數年后悄悄爆發——那時，設備已經出貨，返修成本高昂，品牌聲譽受損。

壽命測試，正是為了提前發現這些問題而存在的。它不是在實驗室里“走過場”，而是通過模擬真實工況中的熱、電、濕、振等多種應力，在有限時間內驗證材料能否在產品的整個生命周期內保持穩定。本文將系統介紹導熱絕緣片壽命測試的核心邏輯、關鍵參數、測試方法以及設備配置，幫助工程和采購人員更好地理解這一環節的價值。

一、為什么要做壽命測試？

壽命測試的本質，是用可控的加速應力，提前暴露材料在長期使用中可能出現的退化模式。它回答了幾個關鍵問題：這片材料在設備設計壽命內，導熱系數會下降多少？介電強度是否始終高于安全閾值？在濕熱交替、溫度沖擊、機械振動等惡劣環境下，會不會出現開裂、分層或脫落？

從合規角度看，UL、IEC等標準對絕緣材料的長期性能有明確要求，壽命測試是獲取認證和通過客戶審核的必要依據。從工程角度看，它幫助設計團隊在不同材料方案之間做出數據驅動的選擇，避免“憑感覺選型”帶來的后期風險。

更重要的是，壽命測試的結果可以直接指導生產工藝的改進——如果發現某批次的材料在老化后性能衰減過快，就可以追溯到原材料批次、涂布工藝或固化參數，從而提升批量生產的一致性。

二、三大核心測試參數

導熱絕緣片的壽命測試，重點關注三個維度的性能變化：

1. 導熱系數的穩定性

導熱系數是衡量材料傳熱能力的核心指標。在壽命測試中，通常會在老化前、老化過程中間節點（如500小時、1000小時）和老化結束后分別測量導熱系數，觀察其衰減曲線。

導熱系數下降的主要原因包括：聚合物基體在高溫下發生交聯或降解，導致分子結構變化；陶瓷填料與基體之間的界面結合力減弱，增加了聲子散射；材料內部產生微裂紋，阻礙了熱量傳導通道。

通常，行業接受的導熱系數衰減幅度在10%以內。如果超過這個范圍，就需要重新評估材料的選擇或工藝控制。

2. 介電強度與擊穿電壓的保持率

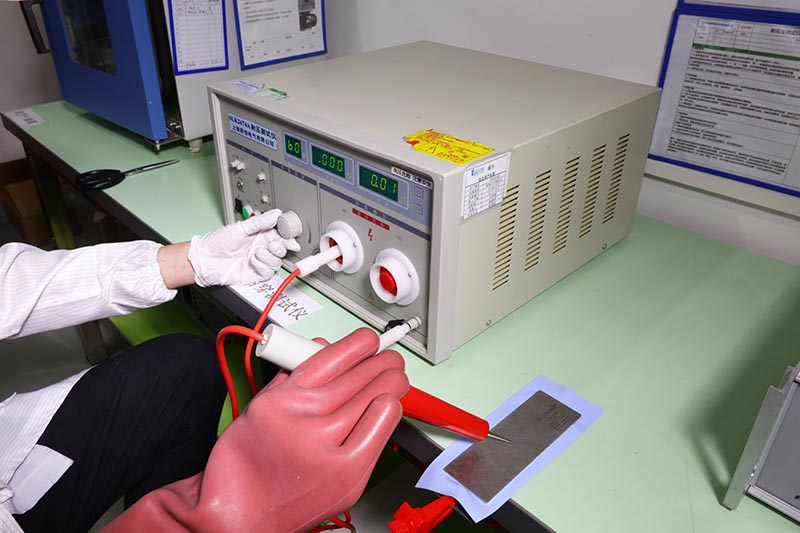

對于需要電氣隔離的應用（如電源模塊、車載充電機），介電強度是安全紅線。壽命測試中，會對樣品施加逐漸升高的電壓，記錄擊穿時的電壓值，并與初始值對比。

介電強度下降往往與以下因素有關：材料吸濕后極性增加，導電離子遷移；熱老化導致的分子鏈斷裂，形成微觀通道；表面污染或邊緣缺陷在電場作用下逐步擴大。因此，測試時通常會在不同濕度條件下進行，以模擬最惡劣的現場環境。

3. 工作溫度范圍與吸濕性的耦合影響

導熱絕緣片在實際使用中，往往同時承受溫度和濕度的雙重壓力。高溫可能加速吸濕，而吸濕又會降低材料的玻璃化轉變溫度，形成惡性循環。

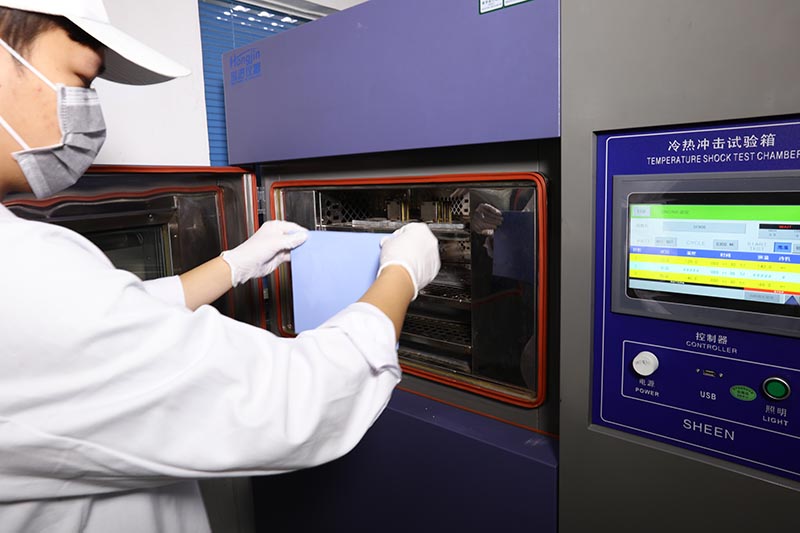

壽命測試會設置不同的溫濕度組合，如85°C/85%相對濕度的高溫高濕存儲、-40°C到125°C的溫度循環、以及快速的冷熱沖擊。測試后測量樣品的重量變化（吸濕率）、尺寸變化（熱膨脹/收縮）以及外觀（是否變色、起泡、開裂）。這些數據共同構成了材料對環境的適應能力圖譜。

三、加速老化 vs 實時老化：兩種策略的配合

壽命測試通常采用兩種方法并行或先后進行。

加速老化測試的目的是在短時間內獲得性能退化趨勢。通過提高溫度（如將最高工作溫度提升20-30°C）、增加濕度循環頻率、施加更高的電壓應力等方式，將數年甚至十年的老化過程壓縮到幾個月或幾周。加速老化的關鍵是建立合理的加速模型，確保加速條件不會引入與現場失效模式不同的退化機制。

實時老化測試則是在正常使用條件下（或略高于額定條件的溫和應力下）長期監測材料性能。它雖然耗時較長（可能需要1-2年甚至更久），但結果最貼近實際。實時老化還能驗證加速模型的準確性——如果兩者得出的壽命預測值偏差過大，就需要調整加速因子。

對于批量生產的供應商，通常會先完成加速老化測試，為客戶提供初步的壽命評估；同時進行實時老化跟蹤，不斷修正數據，形成更可靠的材料檔案。

四、測試設備的組成與關鍵模塊

一個完整的導熱絕緣片壽命測試系統，通常包含以下幾個核心模塊：

溫濕度控制模塊：能夠精確調節溫度（例如-40°C至150°C）和相對濕度（20%至95%），并支持快速溫變速率（如每分鐘10°C以上的冷熱沖擊）。這對于模擬設備在開機/關機、晝夜交替、季節變化中的熱應力至關重要。

電壓施加與監測模塊：用于介電強度測試和長期耐壓測試。需要能夠提供從幾伏到數千伏的電壓，并實時記錄漏電流變化，及時發現局部放電或擊穿前兆。

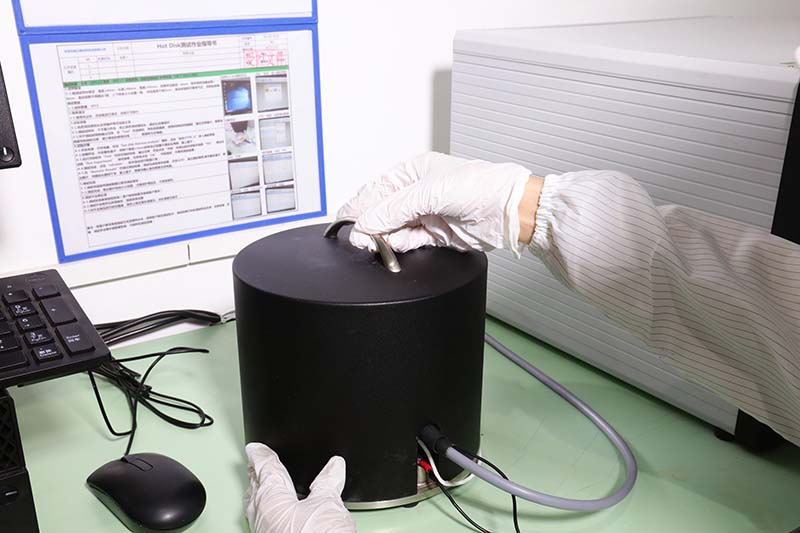

導熱性能測試模塊：通常采用穩態熱流法或激光閃射法，測量老化前后樣品的導熱系數和熱阻。對于薄型片材（0.5mm以下），需要特別注意測試夾具的設計，避免邊緣熱損失帶來的誤差。

機械應力模塊：包括振動臺和壓力施加裝置，用于模擬設備在運輸或運行中的振動、以及安裝時的壓縮應力。這對于評估材料在長期壓縮后是否發生永久變形（壓縮永久變形率）非常重要。

缺陷檢測與數據采集系統：包括高分辨率攝像頭、熱成像儀、超聲波掃描等，用于非破壞性地檢測材料內部的裂紋、分層或空洞。所有測試數據應與批次號、生產日期等信息關聯，實現可追溯。

五、壽命測試結果如何指導實際選型？

壽命測試的最終目的不是獲得一張“合格”證書，而是為工程決策提供依據。以下是一些典型的應用場景：

• 如果某款材料在加速老化后導熱系數下降顯著，但介電強度保持良好：它適合用于低功率、但對絕緣要求嚴格的設備（如醫療儀器中的低壓信號隔離）。

• 如果材料在濕熱測試后吸濕率高，但導熱系數穩定：不適合用于戶外或高濕度環境，但可以在密封良好的室內設備中使用。

• 如果材料在溫度循環后出現邊緣分層：可能是沖切工藝不當或材料與散熱器表面熱膨脹系數不匹配，需要改進安裝設計或更換材料體系。

• 如果材料的批次間測試結果波動大：說明供應商的過程控制能力不足，應考慮尋找更可靠的供應鏈。

此外，壽命測試還可以幫助建立預防性維護計劃。例如，如果測試表明某導熱絕緣片在運行2萬小時后介電強度開始低于安全值，那么設備制造商可以在設計時就設定2萬小時的強制更換周期，避免突發故障。

六、常見問題與注意事項

在實際執行壽命測試時，有幾個容易被忽略的細節值得關注：

樣品制備的代表性：測試用的樣品必須與量產產品完全一致，包括厚度、尺寸、背膠類型、模切邊緣狀態等。手工裁剪的樣品往往邊緣質量優于模切件，導致測試結果偏樂觀。

應力施加的順序與組合：實際設備中的應力是多種因素疊加的（例如高溫同時伴隨高電壓和振動），而實驗室往往分項測試。建議在條件允許時采用復合應力測試，更貼近真實場景。

失效判據的合理性：需要提前定義什么是“失效”——是導熱系數下降超過20%，還是擊穿電壓低于額定值1.5倍？不同應用場景的判據不同，應與客戶或最終用戶協商確定。

數據記錄的完整性：除了最終的測試報告，還應保留原始數據曲線、環境條件日志、設備校準記錄等，以備審核或爭議時追溯。

導熱絕緣片的壽命測試，不是一項可有可無的“額外成本”，而是保障電子產品長期可靠性的必要投資。它把隱藏在材料內部的退化規律變成可視化的數據，幫助工程師在選型、設計、工藝優化等各個環節做出更明智的決策。

對于采購和項目管理人員而言，要求供應商提供完整的壽命測試報告（包括加速老化和實時老化數據），是篩選優質供應商、降低后期風險的有效手段。而對于研發團隊，掌握壽命測試的方法論，則是在產品設計階段就為“耐用性”打下基礎的關鍵一步。
