導熱絕緣片與導熱膏對比：關鍵差異

導熱絕緣片與導熱膏對比：關鍵差異

在電子產品的熱管理設計中，有一個問題經常讓工程師和采購人員犯難：芯片和散熱器之間，到底該用導熱絕緣片，還是導熱硅脂？

這兩種材料都屬于熱界面材料（TIM），但它們的性格截然不同。硅脂追求極致的導熱效率，是高性能玩家眼中的“散熱神器”；而導熱絕緣片則更像一個穩重的工程派，雖然導熱系數略低，但勝在安裝簡單、絕緣可靠、長期穩定。

沒有絕對的好壞，只有適不適合。本文將從導熱性能、電氣安全、安裝工藝、長期可靠性等多個維度，幫你理清這兩種材料的真實差異，找到最適合你項目的那一個。

一、先認識五種常見的熱界面材料

在深入對比之前，有必要先了解市面上主流的熱界面材料類型。除了我們重點討論的導熱硅脂和導熱絕緣片，還有幾種特殊材料在特定場景下也很有價值。

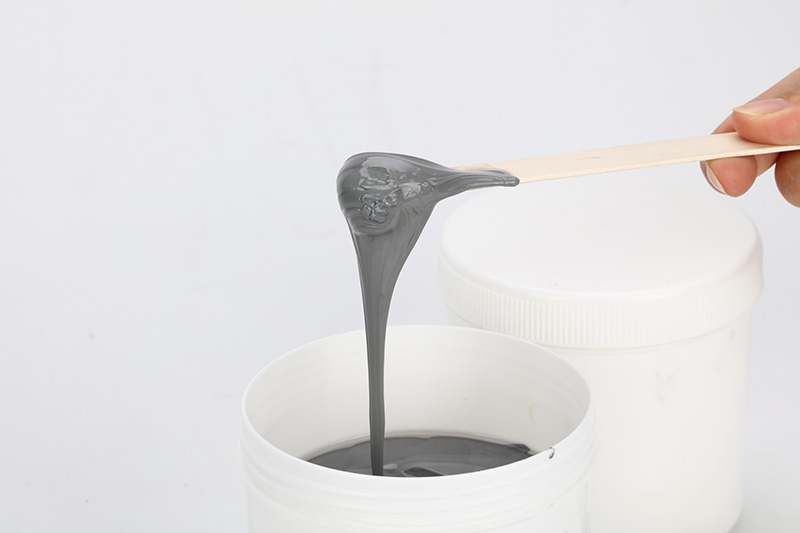

導熱硅脂是最常見的一種，呈膏狀，由基油和導熱填料混合而成。它的優勢在于能夠填充微小的表面凹凸，形成極薄的熱傳導層，熱阻非常低。缺點是需要精確涂布，長期使用后可能出現泵出或干涸。

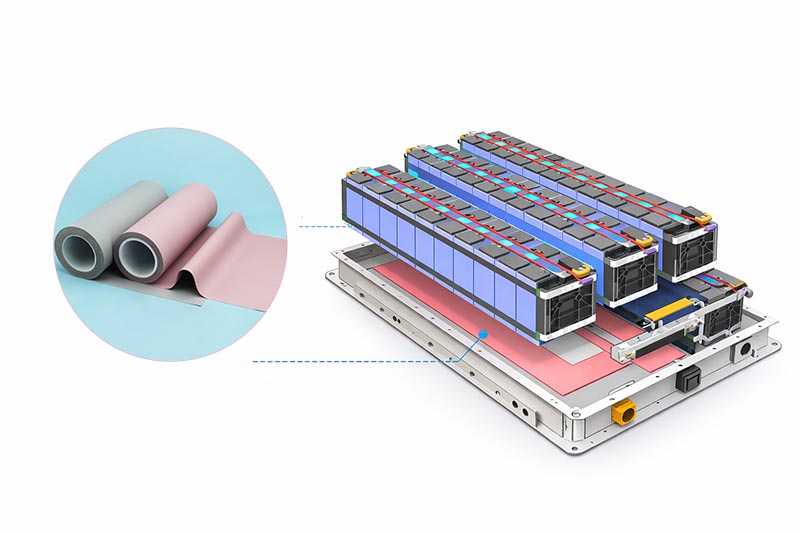

導熱絕緣片通常是預成型的柔性片材，由聚合物基體和陶瓷填料復合而成。它自帶絕緣性能，安裝時只需撕膜、貼放、壓緊，沒有 m復雜的涂布過程。厚度從0.3毫米到5毫米不等，適應不同間隙。

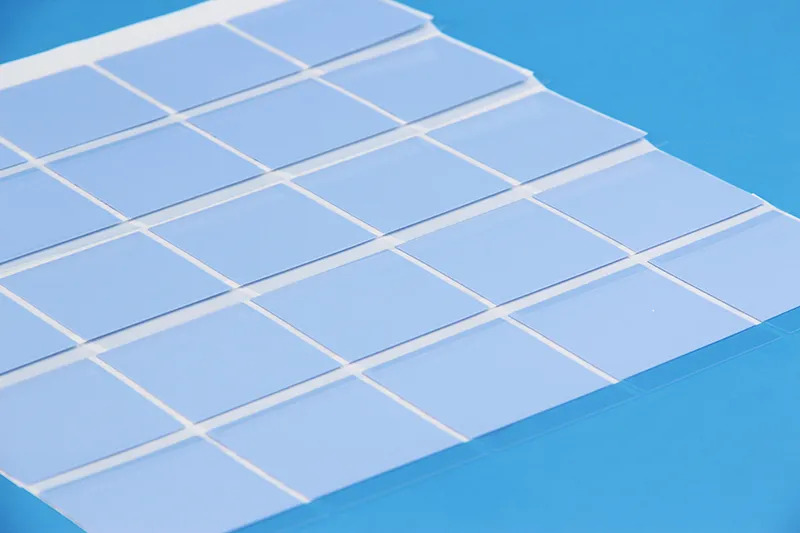

相變材料在室溫下是固體，便于安裝；當溫度升高到相變點后軟化，像硅脂一樣填充微間隙。它結合了片材的易用性和硅脂的低熱阻特性，適合自動化生產線。

液態金屬導熱系數極高（可達30-70 W/m·K），但具有導電性和腐蝕性，使用時有短路風險，且對鋁質散熱器不兼容，通常只用于高端DIY或特殊工業場景。

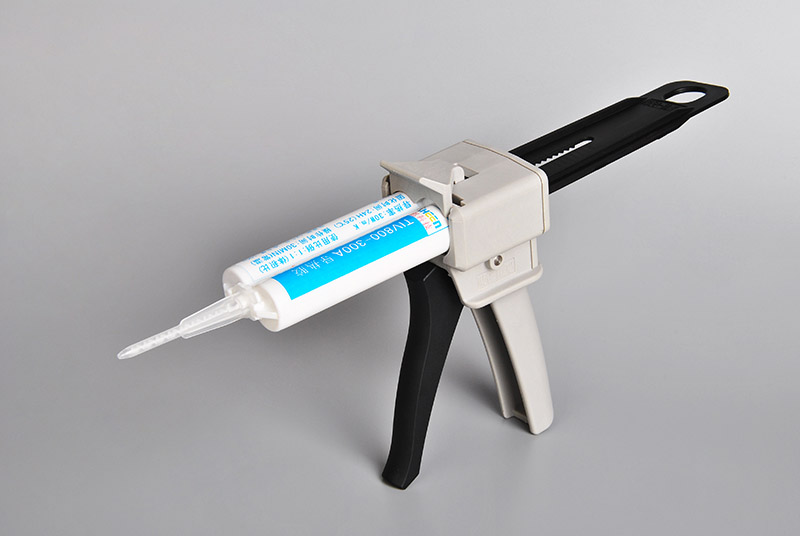

導熱粘接劑既能導熱又能固定元件，常用于LED模組或功率器件，但固化后難以拆卸，不適合需要維護的場合。

二、四大核心差異，看懂誰更適合你

1. 導熱性能：硅脂略勝一籌，但差距沒有想象中大

在純粹的導熱能力上，優質導熱硅脂的導熱系數可以達到8-12 W/m·K，甚至更高。而普通導熱絕緣片通常在3-6 W/m·K，高性能的陶瓷填充片也能達到7-8 W/m·K。

但導熱系數并不是全部。實際應用中，熱阻（包括接觸熱阻和材料本身熱阻）才是關鍵。硅脂的優勢在于它能形成極薄的界面層（通常小于0.1毫米），并且能夠浸潤微觀表面，大幅降低接觸熱阻。在150W的CPU負載下，優質硅脂比普通導熱片的峰值溫度可以低4-8°C。

然而，對于大多數中等功率的器件（如50W以下的電源模塊、LED驅動、工業控制板），這個溫差并不足以成為決定性因素。而且，如果散熱器表面平整度一般，硅脂的薄層優勢反而會被厚涂或氣泡抵消。

2. 電氣絕緣：導熱片天生優勢，硅脂需額外小心

這是兩者最本質的差異之一。

導熱絕緣片的基體（如硅膠、聚氨酯）和填料（如氧化鋁、氮化硼）都是電絕緣材料，因此整片材料具有很高的介電強度，通?？蛇_(dá)6-20 kV/mm。這意味著它可以直接放在芯片和散熱器之間，無需額外絕緣層，即使散熱器接地也不會短路。

而導熱硅脂的主要功能是導熱，其電氣絕緣性能參差不齊。雖然大部分硅脂的電阻率較高，但無法保證在高電壓下（如幾百伏以上）的絕對安全。在電源模塊、逆變器、車載電子等高壓應用中，如果使用硅脂，通常還需要額外增加絕緣墊片或陶瓷片，這反而增加了裝配復雜度和熱阻。

3. 安裝與返修：導熱片省心省力，硅脂考驗手藝

在批量生產中，安裝效率直接影響到產線成本和良率。

導熱絕緣片以預切好的片材或卷料形式供應，工人只需撕去離型膜，對準位置貼放，再安裝散熱器即可。整個過程干凈、快速、一致性好，幾乎沒有操作技巧要求。返修時，導熱片可以整片撕除，殘留極少，易于清理。

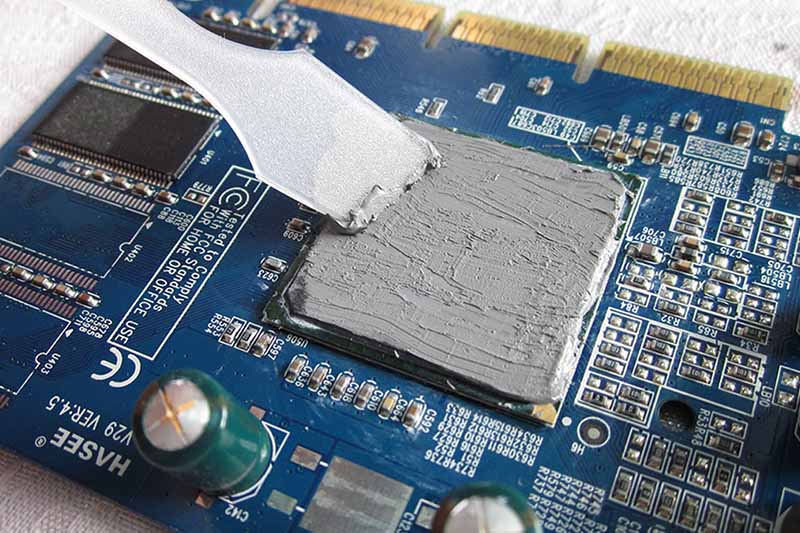

導熱硅脂則需要精確控制涂布量——太多會溢出污染電路，太少則覆蓋不全。常用的涂布方式包括手動點涂、鋼網印刷或自動點膠機。無論哪種方式，都需要嚴格控制工藝參數，并且硅脂在長期使用后可能干涸或泵出，導致性能下降，返修時清理也比較麻煩。

4. 長期可靠性：導熱片更穩定，硅脂易老化

電子產品通常需要數年甚至十年的使用壽命，熱界面材料的長期穩定性至關重要。

導熱絕緣片是固態彈性體，不會流動、不會揮發、不會泵出。在熱循環（如-40°C到125°C）和機械振動下，它能夠保持厚度不變、接觸壓力穩定，性能衰減很小。許多導熱片供應商會提供125°C、1000小時老化測試數據，確保性能保持率在90%以上。

導熱硅脂則面臨幾個常見問題：一是泵出效應——反復的熱脹冷縮會推動硅脂逐漸從間隙中擠出，導致界面出現空洞，熱阻上升；二是干涸——低分子硅油在高溫下?lián)]發或流失，留下干硬的填料粉末，喪失導熱能力；三是污染——部分硅脂中的硅油遷移到周圍元件上，可能引起觸點接觸不良或光學鏡頭模糊。

三、特殊場景：液態金屬和相變材料怎么選？

對于極高性能要求的場合（如300W以上的服務器CPU或液冷系統），液態金屬可以將導熱系數推到30-70 W/m·K，但代價是導電、腐蝕、安裝風險高，需要專業操作。

相變材料則是一個不錯的折中方案。它在室溫下是固體片材，便于自動化安裝；溫度升高后軟化，像硅脂一樣填充微間隙，熱阻接近硅脂水平。而且沒有泵出問題，適合大批量生產。缺點是價格較高，且不可重復使用。

如果你的項目既有大批量生產需求，又希望性能接近硅脂，相變材料值得考慮。

四、實戰建議：從項目需求出發

最后，給出幾條簡潔的選型建議：

1. 如果你設計的是CPU/GPU散熱器、游戲主機、工作站 → 優選導熱硅脂，追求最低熱阻。

2. 如果你設計的是電源模塊、逆變器、車載OBC → 必須考慮電氣絕緣，選導熱絕緣片，或者硅脂+陶瓷片組合（但后者更復雜）。

3. 如果你設計的是LED照明、工控板、通信設備 → 導熱片更合適，因為裝配簡單、長期可靠，且散熱需求適中。

4. 如果你的產線是高速自動化、需要低返修率 → 導熱片或相變材料是更好的選擇，避免涂布工藝的波動。

5.如果你需要兼顧導熱和粘接固定 → 選用導熱粘接劑，但注意返修困難。

在導熱絕緣片和導熱硅脂之間做選擇，本質上是在極致散熱性能和工程便利性、電氣安全性之間尋找平衡。沒有萬能的神器，只有最適合你項目約束的方案。

建議在選型初期，明確以下幾個問題：工作電壓是否高于安全閾值？產品是否需要長期連續運行？產線是否具備高精度涂布能力？散熱器的表面平整度如何？回答清楚這些問題，你就能輕松做出判斷。
