高壓縮性碳纖維導熱墊片：讓散熱與貼合不再兩難

高壓縮性碳纖維導熱墊片：讓散熱與貼合不再兩難

在電子產品的熱管理設計中，工程師經常面臨一個矛盾：想要導熱好，材料往往偏硬；想要貼合好，材料又容易太軟。尤其是在處理表面不平整的散熱器、或者存在較大裝配公差的場景時，普通導熱墊片要么壓縮不了，要么壓縮后回彈差，導致接觸熱阻居高不下。

高壓縮性碳纖維導熱墊片的出現，正是為了打破這個僵局。它利用碳纖維和石墨構建的高效導熱網絡，配合特殊的聚合物基體，實現了“導熱性好，壓縮性好”的獨特性能。

什么是高壓縮性碳纖維導熱墊片？

從名稱可以看出，這種材料有三個關鍵詞：高壓縮性、碳纖維、導熱墊片。碳纖維是導熱的核心。碳纖維具有極高的軸向?qū)嵯禂?shù)，通過將短切碳纖維定向或隨機分散在聚合物基體中，可以形成連續的導熱網絡。同時，碳纖維本身具有一定的導電性，因此需要配合絕緣樹脂體系來保證電氣安全。

高壓縮性指的是材料在受到壓力時能夠顯著變形（壓縮率可達40%-50%），填充不規則的間隙，同時保持較低的回彈應力。這與傳統的石墨片（壓縮率通常只有5%左右）形成了鮮明對比。高壓縮性使得墊片能夠適應粗糙或彎曲的表面，減少接觸熱阻。

綜合來看，高壓縮性碳纖維導熱墊片是一種兼具高導熱、高壓縮、電絕緣特性的復合熱界面材料。

高壓縮性碳纖維導熱墊片五大核心優勢

1. 卓越的導熱性能

碳纖維本征的高導熱性，賦予了墊片遠超普通硅膠墊片的導熱能力。盛元新材料科技有限公司研發的高壓縮性碳纖維導熱墊片，導熱系數可達15-45 W/m·K，而普通硅膠墊片通常在1.5-15 W/m·K之間。

更重要的是，碳纖維在基體中形成的連續導熱路徑，使得熱量能夠快速從芯片傳遞到散熱器。測試數據顯示，在相同功率和接觸條件下，碳纖維墊片的熱阻可比硅膠墊片降低50%以上，這意味著芯片結溫可以降低5-10°C。

這一特性使其特別適合用于高功率密度的場景，如AI服務器、游戲GPU、逆變器模塊等。

2. 無與倫比的壓縮性與間隙填充能力

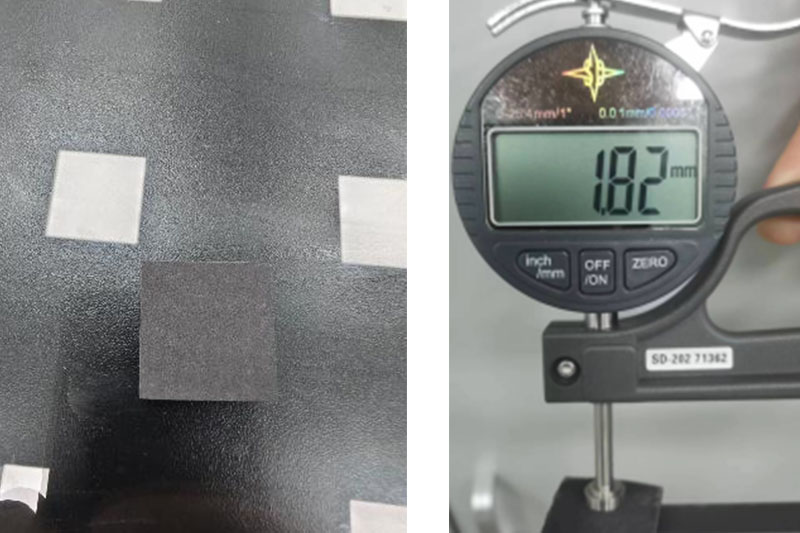

CSF20 碳纖維導熱墊片壓縮回彈測試：

測試數據：

高壓縮性是這款材料最突出的特點。在典型安裝壓力下（如50-200 psi），碳纖維導熱墊片的壓縮率可以達到40%-50%，遠高于普通導熱墊片的10%-25%。

這意味著什么？當散熱器表面存在翹曲、毛刺或裝配公差時，高壓縮性墊片能夠像“流體”一樣填充到每一個微小的凹坑中，確保界面接觸最大化。同時，它的回彈性又保證了在振動或熱循環中不會發生泵出或永久變形。

對于工程師而言，這大大降低了對散熱器平面度的苛刻要求，簡化了裝配工藝，也提高了批量生產的一致性。

3. 電氣絕緣與安全合規

碳纖維本身是導電的，但通過合理的樹脂包裹和填料設計，高壓縮性碳纖維導熱墊片可以實現良好的電絕緣性能。其介電強度通?？蛇_(dá)3-6 kV/mm以上，足以應對大多數低壓和中壓場景（如48V、400V系統）。

同時，材料符合RoHS和REACH環保法規，部分產品還通過了UL 94 V-0阻燃認證，確保在過載或故障條件下不會成為火災的助燃劑。

4. 長期穩定性和抗老化能力

與導熱硅脂容易泵出、干涸不同，碳纖維導熱墊片是固態彈性體，沒有流動相。在-50°C到250°C的寬溫域內，經過數千次熱循環測試，其導熱性能和機械壓縮性能衰減很小。

這種長期穩定性對于需要10年以上使用壽命的設備（如服務器、車載電子、工業電源）至關重要。它意味著更少的維護、更低的售后成本和更高的客戶滿意度。

5. 輕量化與設計靈活性

碳纖維的密度較低（約1.6-1.9 g/cm3），遠低于銅或鋁。因此，高壓縮性碳纖維導熱墊片在提供高導熱的同時，對整機重量的影響很小，適合航空航天、電動汽車等對輕量化敏感的應用。

此外，材料可以方便地模切成各種復雜形狀，也可以背膠處理，適應自動化貼裝線。設計工程師可以根據熱源布局自由定制尺寸，無需受限于標準規格。

高壓縮性碳纖維導熱墊片典型應用場景

數據中心服務器。在AI服務器和高性能計算節點中，CPU和GPU的功耗動輒300W以上，且散熱器安裝壓力受限于芯片承載能力。高壓縮性碳纖維墊片能夠在較低的安裝壓力下（避免壓壞芯片）實現高效導熱，同時填充散熱器底部的微小不平整，確保每個核心溫度均勻。

電動汽車電力電子逆變器、DC-DC轉換器、車載充電機等模塊，需要在振動、高溫、高壓環境下長期可靠運行。碳纖維墊片的高壓縮性可以吸收機械沖擊，同時保持穩定的導熱能力，避免硅脂泵出導致的失效。

工業電源與變頻器。大功率IGBT模塊與散熱器之間的間隙往往較大且不規則。傳統厚墊片熱阻高，而碳纖維墊片的高導熱性可以在較厚的情況下依然保持低熱阻，簡化裝配設計。

LED照明。高功率LED陣列對溫度均勻性要求極高。碳纖維墊片可以填平鋁基板與散熱外殼之間的微小起伏，確保每顆LED的散熱路徑一致，延長光源壽命并保持色溫穩定。

選型與使用注意事項

盡管高壓縮性碳纖維導熱墊片性能優越，但在實際應用中仍需注意以下幾點：

• 壓縮率不是越大越好：過高的壓縮率可能導致材料邊緣擠出或永久變形。應根據設計間隙和安裝壓力選擇合適的厚度和硬度規格。

• 注意絕緣配合：雖然材料本身具備一定的介電強度，但在高壓應用（>1000V）中，仍需確認是否滿足爬電距離和電氣間隙要求，必要時增加額外的絕緣層。

• 避免過度壓縮：每種材料都有推薦的壓縮范圍（通常為20%-40%）。超出范圍可能導致碳纖維網絡破壞或回彈失效。

• 表面清潔：與所有熱界面材料一樣，貼裝前必須清潔散熱器和芯片表面，去除油污和顆粒，否則會顯著增加接觸熱阻。

• 供應商認證：優先選擇提供UL、RoHS、REACH等認證，并能提供熱循環老化測試數據的供應商，確保批量一致性。

高壓縮性碳纖維導熱墊片，代表了熱界面材料從“單一功能”向“多性能協同”的演進方向。它既不像石墨片那樣剛硬難貼合，也不像硅脂那樣容易泵出干涸，而是在導熱、壓縮、絕緣、耐久四個維度上取得了難得的平衡。
