儲能系統熱解決方案設計的關鍵趨勢

儲能系統熱解決方案設計的關鍵趨勢

儲能系統熱解決方案中，發熱都是一個隱形的致命缺陷。電池負荷越大，封裝越緊密，發熱速度就越快。一旦冷卻滯后，性能就會下降，保修期就會大幅增加。

彭博新能源財經報告稱，2023年全球儲能裝機容量將達到45吉瓦/90吉瓦時，幾乎是上年的三倍。規模飛速增長的同時，熱風險也隨之增加。

78%的電池故障源于過熱

電池組很少會無緣無故失效。熱量會逐漸積聚，最終降低電池的可靠性。在任何儲能系統的散熱解決方案中，微小的材料缺陷都可能引發連鎖反應。從粘合劑到基材，儲能系統的熱管理決定著哪些部件能夠持久耐用，哪些部件會迅速報廢。

在儲能系統的熱解決方案中，導熱膠靜靜地位于電池、冷板和散熱器之間。但當導熱系數過低時，問題就出現了。當粘合層性能不佳時，整個電池散熱解決方案都會受到影響。可靠的儲能系統散熱解決方案取決于低電阻粘合、穩定的固化以及長期的界面可靠性。

劣質隔熱材料不會就這么靜靜地待在那里，它們會悄無聲息地阻礙空氣流通并滯留能量。例如低密度泡沫會增加熱阻，細玻璃纖維在循環應力作用下會失去介電強度，短時間的過熱？那還能控制。持續的熱量積聚？那會慢慢導致故障。高效的儲能系統熱解決方案需要在電氣絕緣和熱傳導之間取得平衡。良好的絕緣性能既能防止短路，又能實現智能熱管理。而廉價材料在這兩方面都表現不佳。

在重要的儲能系統散熱解決方案中，基板的選擇會影響整個設計。性能不佳的基板會迫使冷卻系統超負荷運轉。隨著時間的推移，這種負荷會導致效率下降、組件疲勞和意外停機?？煽康碾姵厣峤鉀Q方案不會在基板層面偷工減料。因?yàn)橐坏崃繙粼诨宓撞?，其上方的所有部件都?huì)受到影響。

儲能系統熱解決方案最佳實踐

可靠的儲能系統散熱解決方案能夠確保電池保持低溫、安全且持久耐用。從界面材料到冷卻劑和密封細節，每一層都影響著系統的壽命。

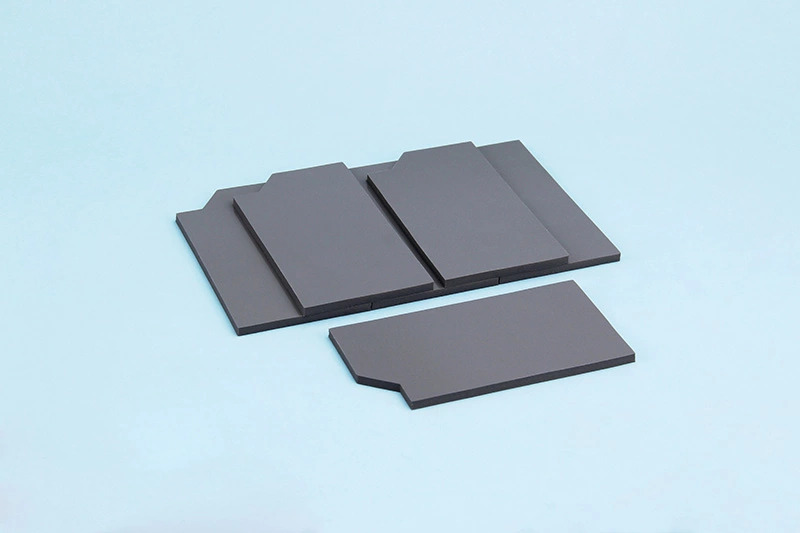

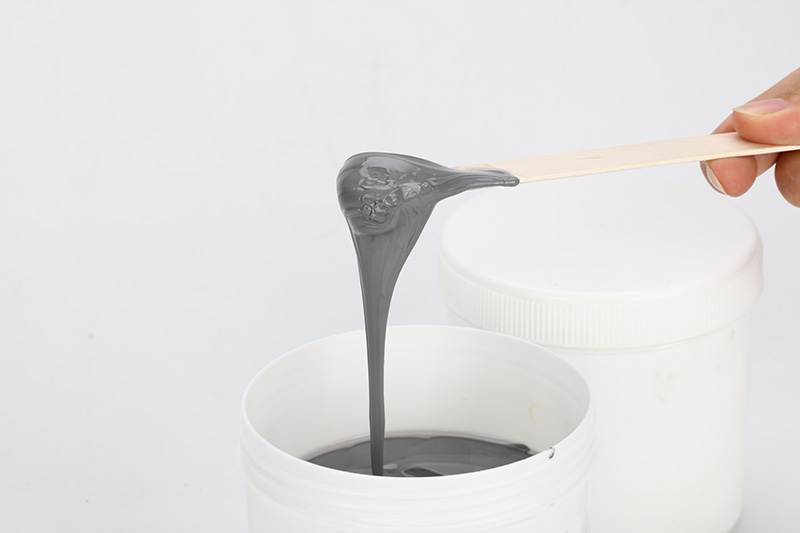

智能儲能系統熱解決方案始于界面層面，其中熱界面材料直接影響熱阻和系統穩定性。對于導熱墊片類界面材料，能夠處理不均勻的縫隙，提供電氣絕緣，在較寬的工作溫度范圍內保持穩定。對于硅脂類界面材料，具有低接觸電阻、靈活應用方法特點，但是在振動下會有泵出的風險。

其次是散熱材料的對比，在任何儲能系統熱解決方案中，散熱片決定了主動冷卻啟動之前熱量橫向移動的速度，其中，銅合金具有更高的導熱系數，密度更高，但材料成本較高。鋁合金具有低密度、性價比高等特點。對于緊湊型電池組，采用混合極板（鋁基底搭配銅嵌件）可以兼顧耐腐蝕性和導熱性能。這種分層式設計既能保證儲能散熱方案的高效性，又不會超出預算。

另外，采用硅膠墊片和橡膠密封件相結合的策略也是一個不錯的選擇。嚴密的外殼保護整個儲能系統熱解決方案免受泄漏和潮濕的影響。在密封材料的選擇上，硅膠具有寬廣的耐溫性，氟橡膠具有很強的耐化學腐蝕性。硅膠非常適合用于戶外電池柜。氟橡膠則能耐受液冷回路中的油污。如果密封件選錯了，冷卻液泄漏會很快發生。

簡而言之，穩定的儲能系統熱解決方案取決于細節的正確處理——而這正是盛元新材料科技有限公司保持優勢的地方。

儲能系統冷卻架構：液冷與風冷

儲能項目正在快速擴張，而熱量則是幕后默默無聞的“罪魁禍?zhǔn)住?。在任何大型?xiàng)目中，選擇合適的儲能系統熱解決方案都至關重要，它直接關系到系統的性能、安全性和電池壽命。

其中，液冷專為高密度機架而設計，在這種機架中，每個單元都至關重要。在要求嚴苛的儲能系統散熱解決方案中，液體承擔著主要的散熱任務。這類液體通常是乙二醇-水混合物或介電液體，流體流經直接安裝在電池模塊下方的冷板和冷卻板，熱量向外傳遞到散熱器或中央冷卻器。

實際上，這種電池?zé)峁芾硐到y(tǒng)即使在充電速率飆升的情況下也能將溫度漂移控制在較低水平。這種穩定性可以延長電池循環壽命并降低起火風險。對于追求長期投資回報率的運營商而言，液冷式儲能冷卻解決方案通常足以抵消較高的前期成本。

另外，空氣冷卻系統結構簡單，而有時候簡單就是最好的。這種儲能系統散熱方案依靠的是可控氣流，而不是流體回路。熱量通過傳導散失到電池，然后隨空氣流動排出電池倉。這是基本的對流，但布局至關重要。不良的氣流路徑會導致溫度不均勻，而溫度不均勻會縮短電池壽命。

對于中小型系統而言，空氣儲能式熱解決方案仍然切實可行，通過優化風管布局和散熱器幾何形狀，減少冷卻死角，在不增加機械復雜性的前提下，保持儲能系統冷卻方式的高效性。

簡而言之，液冷適用于高強度散熱，風冷適用于簡單散熱。合適的儲能系統散熱方案取決于功率密度、預算以及電池預計的日常工作強度。

趨勢：相變材料在儲能系統冷卻中的應用

隨著電池容量不斷提升，散熱問題變得日益重要。如今，智能儲能系統散熱解決方案不再局限于風扇和散熱墊，而是將材料科學與系統設計相結合，以保障性能、延長使用壽命，并確保每個儲能系統都能穩定、高效地運行。

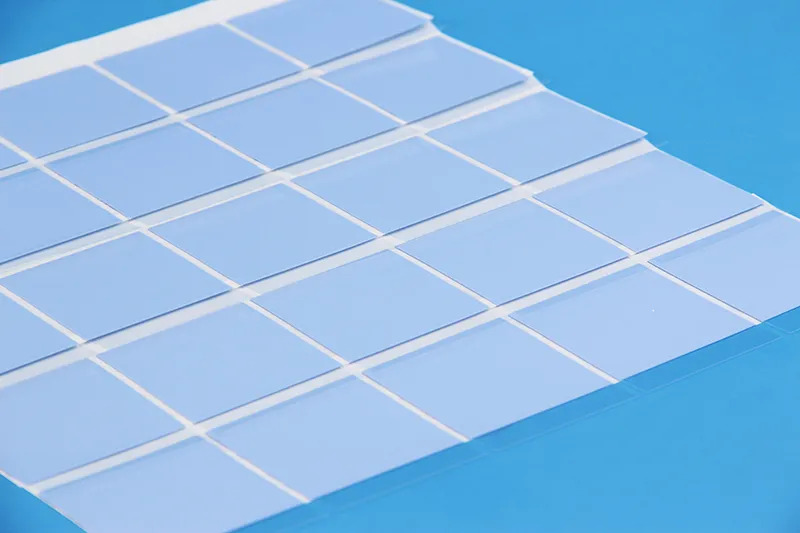

在現代儲能系統的熱解決方案中，材料的選擇至關重要。傳統的散熱墊主要關注導熱性，而相變材料則從根本上重新定義了散熱方式。相變材料會在設定的溫度下熔化，熱量被吸收，而不會引起溫度急劇上升。

單一材料很少能解決所有問題。聰明的工程師會將不同的材料結合使用。在先進儲能系統熱解決方案設計中，相變材料通常與用于快速平面擴散的蒸汽腔和熱管相結合使用。PCM在充放電峰值期間吸收峰值熱量，蒸汽室橫向重新分配能量，熱管將多余的熱量輸送到遠處的散熱器。

通過這樣的一個組合方式，能夠帶來更好的冷卻效率，更平穩的模塊級散熱管理，以及更清潔的系統集成在狹小的機柜內。

關于儲能系統熱解決方案的常見問題

高性能儲能系統熱解決方案的定義是什么？

可靠的儲能系統熱能解決方案由三個緊密相連的層面構成：

熱傳遞路徑

· 導熱硅脂、導熱墊或液態金屬可以減少微小的氣隙。

· 石墨片或相變材料可穩定峰值溫度波動。

熱擴散核心

· 鋁合金兼顧了重量和成本。

· 銅合金、均熱板或熱管在高 C 倍率放電下響應速度更快。

· 熱解石墨和石墨復合材料可以消除高密度模塊中的熱點。

結構基礎

· 氮化鋁或碳化硅基板的導熱性能遠優于 FR4 層壓板。

· 金屬芯PCB增強了緊湊封裝中的橫向擴展能力。

當一層性能不佳時，整個背包都會受到影響——溫度迅速升高，老化加速，利潤空間縮小。

不良的接口和封裝選擇如何引發過熱風險？

微小的材料誤差會導致巨大的熱張力。

· 導熱膠固化不完全會增加界面電阻。

· 低等級的縫隙填充物會干燥，形成熱空隙。

· 強度不足的環氧樹脂或硅膠封裝材料會阻礙散熱，而不是將熱量散發出去。

· 不含導熱添加劑的厚灌封膠會減緩熱量散失。

失效的保形涂層會導致水分滲入，從而產生局部熱點。在高負荷循環下，這些熱量會集中，導致容量下降、安全閾值降低，熱失控風險上升。

哪些冷卻液和密封材料能夠確保儲能系統的長期穩定性？

冷卻和密封共同構成一道防線。

按系統類型劃分的冷卻選項：

· 浸沒式系統：介電液體或礦物油直接從電池中帶走熱量。

· 冷板系統：乙二醇水混合物提供經濟高效的循環控制。

· 惡劣環境：合成酯或制冷劑能夠應對更大的溫度波動。

密封完整性同樣重要：

· 硅膠墊片和氟硅膠密封件能抵抗化學侵蝕。

· EPDM O 型圈適用于水-乙二醇回路。

· Viton密封件和丁基橡膠可防止流體降解。

即使冷卻液性質穩定，但如果密封失效，仍然會引發故障。

先進的絕緣和擴散材料能否重塑大型儲能系統的安全裕度？

是的——如果搭配得當?shù)脑挕?/span>

熱擴散層

· 蒸汽腔+熱管對尖峰信號反應迅速。

· 石墨復合材料能將熱量均勻地分布在棱柱形單元中。

熱障層

· 氣凝膠毯和陶瓷纖維可減緩跨模塊傳播。

· 云母片和玻璃纖維絕緣材料可增強電氣隔離效果。

· 聚合物泡沫可以減少振動，同時限制導電橋的形成。

其結果是可控的溫度梯度、更慢的電池間電流傳播速度，以及在極端充放電事件中更寬的安全緩沖范圍。在高密度系統中，這部分裕量至關重要。
